Elektryka - ciąg dalszy (20-05-2013)

Blog:  witlinek
Data dodania: 2013-06-30
wyślij wiadomość

Działając popołudniami w wolnym czasie udało się zrobić elektrykę. Oświetlenie już jest na gotowo.

Puszka włącznikowa

Zająłem się więc gniazdkami zasilającymi. Przewody YDY 3x2,5 prowadzone będą w peszlu szarym po chudym betonie. Na każdej ścianie zaplanowałem podwójne gniazdko modułowe.

Puszka pod gniazdka

Na dwóch ścianach w każdym pokoju są moduły pod elektrykę, RTV+SAT i Lan. W zewnętrznych puszkach będzie zasilanie a w środkowych RTV i LAN.

Puszki pod RTV

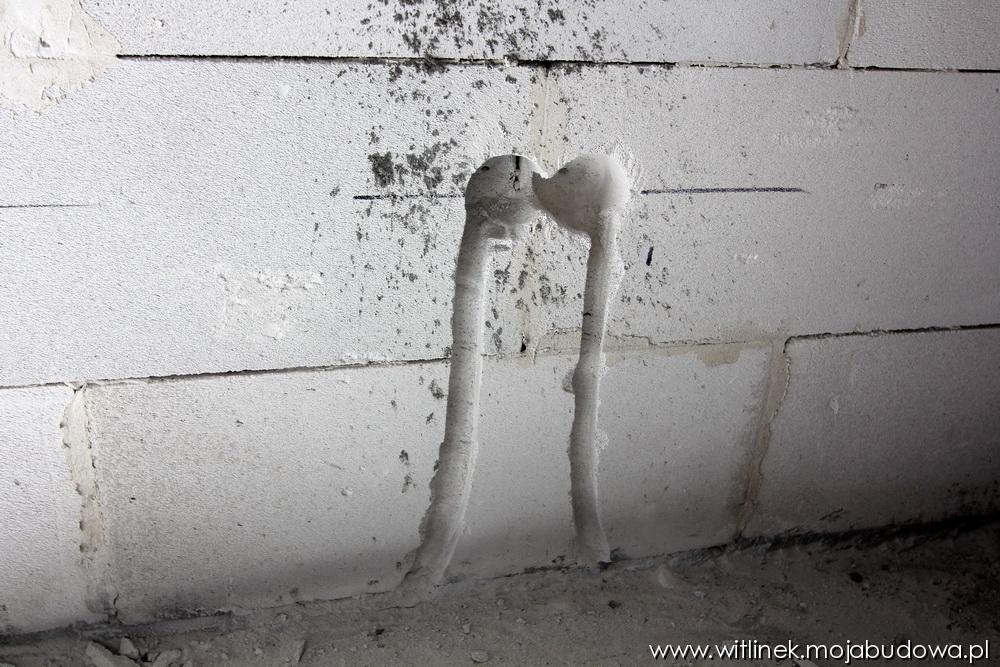

Poniżej inne zdjęcie z ustawienia puszek w kuchni. Na wszelki wypadek przewody zostały puszczone ale na początku najprawdopodobniej będą to same gniazdka elektryczne.

Puszki RTV

Początek prac elektrycznych (22-01-2013)

Blog:  witlinek
Data dodania: 2013-03-27
wyślij wiadomość

No i się zaczęło. Na dworze śnieg i zimno ale daję radę. Jest pożyczona od kolegi koza do grzania i prowizoryczny stół z beczek i szerokiej deski. Są zakupione otwornice, jest wiertarka udarowa, szlifierka kątowa i inne narzędzia podręczne.

Miejsce pracy

Koza doskonale się sprawdza, co widać na zdjęciu - powieszony polar a ja paraduję po budowie w samym swetrze. Oczywiście na klatkę schodową zarzuciłem plastikową plandekę, żeby powietrze szybko na poddasze nie uciekało.

Elektrykę wykonuję sobie powoli po pracy, przy halogenie LED-owym (po obiedzie jest już niestety ciemno). Kilka dni i już widać pierwsze efekty:

Widok z salonu na kuchnię

Elektryka

Oświetlenie przyszłego lustra kinkietami
Elektryka

Poniżej wyjście z obwodem na strych oraz oświetlenie schodów (przewody od kinkietów i włączników schodowych).

Elektryka

Elektrycznych pytań ciąg dalszy (16-01-2013)

Blog:  witlinek
Data dodania: 2013-03-27
wyślij wiadomość

Mając wstępny projekt elektryki, dużo czytałem o tym, w jaki sposób wykonać tę instalację. Zdecydowałem, że częściowo zostanę przy starym systeme z puszkami rozdzielającymi. Moje założenie w układaniu elektryki było takie, że w puszkach łączeniowych pod sufitem łączę tylko kable zasilające, tzn. Idąc od rozdzielni wchodzę z zasilaniem do puszki łączeniowej. Z puszki łączeniowej puszczam kabel do puszki włącznika oraz kabel który biegnie do następnej puszki łączeniowej (czyli w puszce rozdzielczej mam proste podłączenie kabli kolorami ). Aby za dużo nie gmatwać od puszki włącznika puszczam oddzielny przewód bezpośrednio do oświetlenia (żyrandol, kinkiet, itp.). Tym sposobem zużywam trochę więcej kabla, ale kiedyś przy ewentualnej rozbudowie elektryki nie będę się zastanawiał co za kable mam w puszkach łączeniowych. Ideę ogólną widać we wcześniejszym poście na odręcznych rysunkach.

Pewnie znajdzie się cała masa osób, która skrytykuje takie ukladanie elektryki ale ja to po prostu robię dla siebie i być może pod przyszłą rozbudowę. Dla mnie jest to prosta instalacja. Nie jestem elektrykiem ale odrobina chęci i analityczne podejście ułatwia mi sprawę. Dodam od razu, że nad całością robót nadzór ma kolega ze studiów - elektryk , który różnymi systemami wykonywał instalacje (m. in. i taką jak ja) i nie ma do niej zastrzeżeń oprócz dużo większego zużycia materiałów - wybór metody należał jednak do mnie.

Mam nadzieję, że poniższy rysunek wyjaśni moje powyższe wywody i może żaden z kolegów elektryków mnie za to nie zlinczuje wink.

Puszki

2Komentarze
dodaj komentarz
kaliope2mmm
Data dodania: 2013-03-27 06:32:38
Przecież to jest bardzo dobry pomysł z zewnętrznymi puszkami, najlepiej porobić zdjęcia z umiejscowieniem ich, żeby w przyszłości nie było problemu po zaszpachlowaniu :). Ja raczej nie będę robił punktów zbiorczych u góry tylko dam głębsze puszki do przełączników.
odpowiedz
witlinek
Data dodania: 2013-03-27 13:20:40
Na wszelki wypadek montuję wszędzie głębokie puszki przy włącznikach. Jest dużo wygodniej i można zostawić zapas przewodów:)
odpowiedz
Odpowiedź do kaliope2mmm

Projektowania elektryki ciąg dalszy (12-01-2013)

Blog:  witlinek
Data dodania: 2013-03-27
wyślij wiadomość

Podzieliłem instalację na kilka obwodów:

Oświetlenie:
PARTER:
1. Część wschodnia domu
2. Część zachodnia domu
3. Oświetlenie zewnętrzne tarasu i Oświetlenie zewnętrzne wejścia

PODDASZE:
4. Część wschodnia domu
5. Część zachodnia domu

6. Strych



Gniazdka elektryczne:
PARTER:
1. Kotłownia
2. Ganek, Łazienka, Korytarz
3. Sypialnia
4. Salon
5. Schowek pod schodami
6. Kuchnia
7. Kuchnia
8. Kuchnia
9. Kuchnia - 5x2,5mm²
10. Oświetlenie ogrodu
11. Oświetlenie wejścia (lampy wzdłuż kostki brukowej)

PODDASZE:
12. Gniazdka na balkonach
13. Garderoba, Łazienka, Korytarz
14. Sypialnia 1
15. Sypialnia 2
16. Sypialnia 3



Instalacja elektryczna będzie wykonywana przewodami:

  • YDYpżo 3x1,5mm² - obwód zasilający oświetlenia
  • YDYpżo 4x1,5mm² - od włączników do oświetlenia
  • OMY 3x1mm² - oświetlenie schodów
  • YDYżo 3x2,5mm² - instalacja elektryczna gniazdek
  • YDY 5x2,5mm² - dodatkowy obwód do kuchni
2Komentarze
dodaj komentarz
kaliope2mmm
Data dodania: 2013-03-27 06:31:07
Do oświetlenia puśćcie sobie 4x1,5mm^2 Kabel do podwójnego przełącznika z żyłą ochronna :). Zawsze bezpieczniej. Pozdrawiam
odpowiedz
witlinek
Data dodania: 2013-03-27 13:19:09
Dokładnie tak napisałem powyżej: YDYpżo 4x1,5mm² - od włączników do oświetlenia :) Czyli więcej osób myśli podobnie. To fajnie :)
odpowiedz

Projektowanie elektryki (10-01-2013)

Blog:  witlinek
Data dodania: 2013-03-27
wyślij wiadomość

Instalacja gniazdek wykonywana będzie przewodem YDYżo 3x2,5mm² 400/750V w posadzkach w peszlu szarym - wzmocnionym . Tu instalację projektowałem w komputerze, przerysowując ją wielokrotnie tak, żeby występowało jak najmniej krzyżowań peszla.

Projekt gniazdek parter


Rysując poddasze musiałem pamiętać o tym, że wylewka będzie miała 10cm a na poddaszu robię instalację Dystrybucji Gorącego Powietrza (DGP) z kominka. Instalacja będzie grawitacyjna, ułożona w posadzce kanałami płaskimi 150x50mm. Wiem, że w kominku będę palił, bo ma to swoj urok, więc żeby ciepło nie szło w komin wykorzysta się je do dogrzania pokoi i łazienki na górze oraz sypialni na dole. Dlatego, biorąc powyższe pod uwagę, rozplanowałem instalację elektryczną w ten sposób, aby nie kolidowała z kanałami grzewczymi. Może to moje fanaberie ale wolę dmuchać na zimne i nie zastanawiać się czy kanały nie przetopią mi przewodów elektrycznych. Obwody idą od garderoby (wg projektu sauna) przez łazienkę do sypialni 1 i dookoła domu do balkonów a inne przez korytarz do pozostałych sypialni.

Projekt gniazdek poddasza
